The design of a pedestrian bridge in Nordic conditions is not only about selecting a suitable structural material but also about taking into consideration the environmental conditions. These factors have an influence not only on the initial bridge design, but also on the whole-life costs.
Mikä erottaa Norjan, Ruotsin ja Suomen siltojen suunnittelun toisistaan?
Pohjoismaiden alumiiniset julkiset infrastruktuurit toimivat muuttuvissa olosuhteissa, joten kävelysillan on kestettävä talvella lumisateita, rankkasateita sekä kosteutta, suolaa ja pakkasta. Sillan suunnittelussa on otettava huomioon koko käyttöympäristö.
Jalankulku- ja pyöräilyinfrastruktuuri Norjassa, Ruotsissa ja Suomessa
Pedestrian and cycle bridges are significant elements of regional and urban transport infrastructure, which connect cross highways, residential areas, and railways.
Pohjoismaisen ilmaston olosuhteissa suunnittelussa tulisi ottaa huomioon seuraavat seikat:
- liikennemäärät;
- sillan leveys;
- gradientit ja lähestymisgeometria;
- kannen pinnan suorituskyky;
- lumityöhön liittyvät vaatimukset;
- salaojitus;
- näkyvyys ja valaistus;
- huolto- ja tarkastustilojen pääsy.
Rakenteen keveys helpottaa kuljetusta ja asennusta.
Lumikuormat ja rakennesuunnittelu
Lumi on yksi tärkeimmistä seikoista, jotka on otettava huomioon siltojen suunnittelussa Norjassa, Ruotsissa ja Suomessa.
Korroosionkestävän pyöräilysillan rakenteellinen arviointi on ehdottomasti tarpeen, sillä hankkeessa on otettava huomioon kantavien osien vaatimukset, liitokset, taipuma ja käyttökelpoisuus.
Jäätymis-sulamisjaksot ja vesihuolto
Ulkotilojen infrastruktuuri altistuu toistuville jäätymis- ja sulamisjaksoille, sillä vettä voi tunkeutua rakoihin, liitoksiin ja huonosti suunniteltuihin kohtiin. Hyvä vesihuolto tarkoittaa sillan geometrian huomioon ottamista, jotta kosteuden kertymiskohdat – kuten liitokset, ajoradan rajapinnat ja viemärikomponentit – voidaan minimoida.
Terassin vedenpoisto ja seisova vesi
Seisova vesi on sekä kestävyyteen että turvallisuuteen liittyvä ongelma. Sillan viemäröintijärjestelmä on tarpeen, jotta sadevedelle ja sulaneelle lumelle saadaan luotettava reitti ja estetään paikallisten lammikoiden muodostuminen. Tärkein tavoite on luoda olosuhteet, joissa vesi pääsee poistumaan sillalta mahdollisimman nopeasti.
Jalankulkijoiden ja pyöräilijöiden liukastumissuojaus
Riittävä pito märissä, lumisissa ja jäisissä olosuhteissa on ehdottoman tärkeää sillan ajoradalle. Talviolosuhteissa siltaa käyttävät pyöräilijät ja jalankulkijat tarvitsevat liukastumattomuutta. Liukastumista estäviä ajoratajärjestelmiä on arvioitava niiden koko käyttöiän ajan.
Pinnan on tarjottava luotettava pito ilman, että se aiheuttaa tarpeettoman epämukavaa ajopintaa, sillä liian karkea pinta voi vaikuttaa sekä vierintävastukseen että ajomukavuuteen. Rakennesuunnitteluyrityksen tulisi ottaa huomioon kaikki hankkeen yksityiskohdat.
Lumenpoisto ja talvikunnossapito
Sillan on tarjottava mahdollisuuksia:
- tehokas lumenpoisto;
- puhdista viemärikanavat;
- helposti saavutettavat rakenteelliset liitokset;
- hyvin huolletut valaistus- ja turvajärjestelmät.
Nämä seikat vaikuttavat suoraan kokonaiskustannuksiin.
Jäänpoistoaineet ja materiaalien yhteensopivuus
Liikenneinfrastruktuurin jäätä torjutaan jäänpoistoaineilla, jotka samalla luovat rakennusmateriaaleille aggressiivisen ympäristön. Alumiini muodostaa suojaavan oksidikerroksen, joka kestää hyvin ilmakehän aiheuttamaa korroosiota, mutta yksi tärkeä huomioitava seikka on galvaaninen korroosio, joka on tyypillistä erilaisille metalleille, jotka on kytketty toisiinsa sähköisesti elektrolyytin läsnä ollessa. Tätä riskiä voidaan vähentää huolellisella suunnittelulla rakennesuunnittelutoimiston kanssa, asianmukaisella eristyksellä ja yhteensopivilla liitosratkaisuilla.
Lämpötilan vaihtelut ja rakenteiden liikkeet
Pohjoismaiden sillat ovat alttiina lämpötilan vaihteluille ympäri vuoden, mikä aiheuttaa rakenteen epävakautta. Siksi laakerien, liikuntasaumojen, liitosten ja viereisiin rakenteisiin liittyvien liitoskohtien on sallittava odotettavissa olevat liikkeet.
Alumiinille on ominaista terästä suurempi lämpölaajenemiskerroin, joten lämpöliikkeet on otettava tärkeänä tekijänä huomioon alumiinisten kävelysiltojen suunnittelussa.
Rannikko- ja meriympäristön altistuminen Norjassa ja Skandinaviassa
Norjan ja Skandinavian silloille on tyypillistä, että ne sijaitsevat meren, vuonojen, satamien tai muiden rannikkoalueiden läheisyydessä, mikä aiheuttaa korroosiota. Rannikkoalueiden hankkeita koskevat ympäristövaatimukset sisältävät seuraavat seikat:
- kloridialtistus;
- kosteus;
- saasteiden kertyminen;
- eri metallien liitokset;
- tuulen mukana tuleva sade;
- tarkastuksen ja puhdistuksen mahdollistava pääsy.
Alumiini on hyvä valinta tällaisiin ympäristöihin.
Kaiteet, näkyvyys ja käyttäjien turvallisuus pohjoismaisina talvina
Kaiteet vaikuttavat näkyvyyteen, lumen kertymiseen ja alumiinisen jalankulkusillan kunnossapitoon. Suunnittelijoiden tulisi ottaa huomioon eri käyttäjien välinen vuorovaikutus yhteisillä jalankulku- ja pyöräilyreiteillä ja kiinnittää erityistä huomiota valaistukseen sillan sisään- ja uloskäyntien kohdalla.
Suunnittelu huoltotilojen saavutettavuuden huomioon ottamiseksi
Rutiinihuoltotyöt voivat tulla tarpeettoman kalliiksi, jos rakenteellisiin liitoksiin, viemäröintijärjestelmiin tai kansiosien osiin on vaikea päästä käsiksi. Siksi on tärkeää varmistaa pääsy seuraaviin kohteisiin:
- rakenteelliset liitokset;
- viemäröintijärjestelmät;
- kannen pinnat;
- laakerit ja liikkeen yksityiskohdat;
- kaiteet;
- valaistus ja muut palvelukomponentit.
Modulaariset alumiinisillajärjestelmät mahdollistavat käytännöllisen asennuksen.
Pohjoismaisten jalankulku- ja pyöräilysiltojen vaatimusten tarkistuslista
Hankkeen sidosryhmien tulisi tarkastella rakenne- ja ympäristövaatimuksia ennen pyörä- ja jalankulkusillan teknisten vaatimusten viimeistelyä, kuten esimerkiksi:
| Ympäristöolosuhteet | Suunnitteluun liittyvät näkökohdat | Suositeltu ratkaisu |
| Lumi | Rakenteellinen kuormitus | Paikkakohtainen kuormituslaskelma |
| Jää | Liukastumisvaara | Liukumaton kansijärjestelmä |
| Jäätymis-sulamisjakso | Veden tunkeutuminen | Tehokas vedenpoisto ja vankka yksityiskohtien suunnittelu |
| Seisova vesi | Jään muodostuminen | Kannen positiivinen vedenpoisto |
| Suolainen ilma | Korroosioaltistuminen | Sopiva alumiinirunko |
| Sulatussuolat | Materiaalien yhteensopivuus | Sopivat metalliseokset ja eristetyt liitännät |
| Lämpötilan muutokset | Rakenteellinen liike | Suunnitellun laajennuksen yksityiskohdat |
| Raskas talvikunnossapito | Kannen vauriot | Kestävä terassijärjestelmä |
| Rannikkoalueiden altistuminen | Kloridipitoinen ympäristö | Altistumiskohtaiset materiaalimääritykset |
| Talven pimeys | Näkyvyys ja turvallisuus | Sopiva valaistus |
| Lumen kertyminen | Ylläpidettävät vaatimukset | Helppokäyttöiset ja puhdistettavat pinnat |
Kaikki näkökohdat ovat tärkeitä, sillä ne muodostavat kokonaiskuvan luotettavasta sillanhankkeesta.

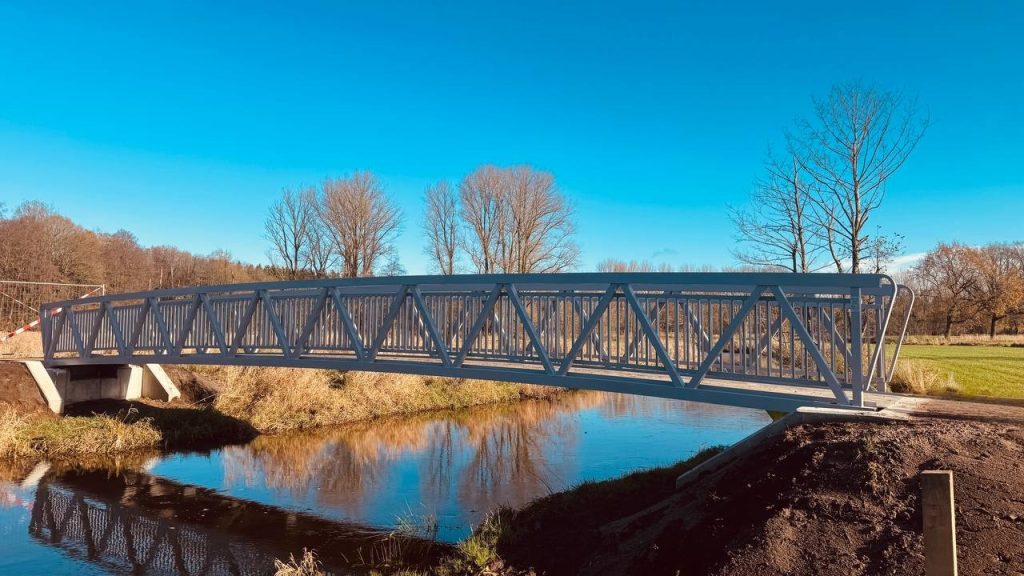

Alumiininen jalankulkusilta on optimaalinen ratkaisu moniin jalankulku- ja pyöräilykäyttötarkoituksiin, ja se tarjoaa vaihtoehdon perinteisille rakenteellisille järjestelmille.
Jotta siltaratkaisut toimisivat menestyksekkäästi pohjoismaisessa ilmastossa sijaitsevissa kunnissa, on otettava huomioon lukuisia teknisiä seikkoja.
Suunnitteletko jalankulku- tai pyöräilysiltaa Norjassa, Ruotsissa, Suomessa tai jossakin muussa Pohjoismaassa? Keskustele esivalmistettujen alumiinisten jalankulkusiltojen teknisistä vaatimuksista kokeneen eurooppalaisen alumiinisten jalankulkusiltojen valmistajatiimimme kanssa, jotta löydät parhaan ratkaisun.
