Hvor mye en gangbro koster, er et berettiget spørsmål med et utilfredsstillende svar: Det finnes ingen meterpris som tåler å bli satt opp mot et konkret byggeprosjekt. I stedet finnes det en kostnadsmodell bestående av seks deler, hvorav hvilken som helst kan vise seg å være den største, samt en kort liste over forhold knyttet til byggeplassen som gjør at modellen kan omregnes til et konkret tall.
Den nyttige delen av denne artikkelen er derfor ikke en prisliste. Det er kostnadssammensetningen, slik at en kunde kan se hvilke av sine egne valg som påvirker totalbeløpet, og dermed kan be om tilbud som faktisk er sammenlignbare.
De seks delene av helheten
Nesten alle budsjetter for gangbroer er bygget opp på samme måte, og det første som overrasker de fleste oppdragsgivere, er hvor liten andel av budsjettet som faktisk går til selve broen.
| Pakke | Hva det omfatter |
|---|---|
| Overbygning | Selve spennet |
| Underkonstruksjon | Støttepilarer, peler, lagre |
| Tilnærmingsmåter | Ramper, trapper, trappeavsatser |
| Installasjon | Transport, kranarbeid, stengninger |
| Profesjonell | Kartlegging, prosjektering, godkjenninger |
| Hele livet | Inspeksjon, vedlikehold |
Ved et enkelt veikryss på landsbygda dominerer overbygningen, mens resten er beskjedent. Ved et veikryss over en jernbanelinje i byen kan tilkjøringsveiene og anlegget til sammen lett overstige spennvidden, og den totale løsningen blir større enn begge deler på grunn av kravene fra infrastrukturforvalteren.
Hva er det egentlig som gjør at tallet blir større?
Det er fem faktorer som utgjør det meste av arbeidet, og alle fem er forhold knyttet til byggeplassen, ikke designvalg.
Nødvendig klarering. Høyden som kryssingen må nå, bestemmer stigningen; stigningen bestemmer rampelengden, og rampelengden innebærer tonnasje, tomtearbeid og anleggsarbeid samlet. En konstruksjon over en jernbanelinje har et annet budsjett enn en over en gangvei, alene av denne grunn – før man i det hele tatt tar hensyn til de jernbanespesifikke kravene.
Jordforhold. Fundamenter er den minst synlige og mest varierende delen av et brobudsjett. Stabil grunn nær overflaten gjør at man kan nøye seg med enkle platefundamenter; myk eller forurenset grunn krever peling, og kostnadene ved peling kan være like høye som kostnadene for selve brospennet.
Tilgang til nettstedet. Hva som kan fraktes til anleggsstedet, og hva som må stenges av mens installasjonen pågår, avgjør løftestrategien. En jernbaneovergang som kan løftes i ett stykke fra et tilstøtende felt, er en helt annen operasjon enn en som løftes over infrastruktur i drift i et firetimersvindu om natten.
Tilgjengelighet. Hvorvidt gangbroen må være tilgjengelig for alle, avgjør om tilgangene skal være trapper eller ramper, og stigningsgraden på stedet bestemmer deretter hvor lange disse rampene må være. Dette er ofte den største enkeltposten i budsjettet for en gangbro.
Formål. Et funksjonelt veikryss og et landemerke er to forskjellige ting. Arkitektoniske ambisjoner er et legitimt valg, og det bør være et bevisst valg, ikke noe som kommer frem gjennom en konkurranseoppgave.
Hva er det som virkelig reduserer det?

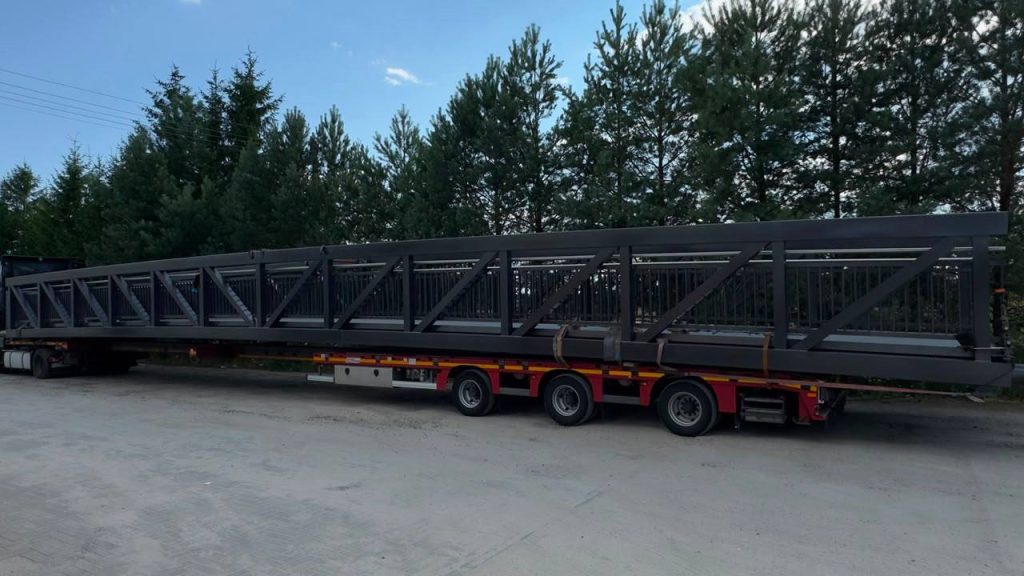

Fire virkemidler fungerer, og de virker sammen snarere enn hver for seg. En standardisert utforming reduserer antall ingeniørtimer i startfasen. Prefabrikasjon flytter arbeidet fra byggeplassen, der det er kostbart og forstyrrende, til en fabrikk der det ikke er det. Boltet montering på stedet muliggjør levering i transportable seksjoner uten sveising på byggeplassen. Lavere egenvekt reduserer belastningen på fundamentet og størrelsen på løfteutstyret, noe som gir fordeler på to områder samtidig.
Det siste punktet er et strukturelt argument for å velge aluminium, snarere enn en preferanse for materialet. En spennvidde som veier omtrent en tredjedel av vekten til den tilsvarende stålkonstruksjonen, endrer belastningen på underkonstruksjonen og mengden materiale som må fraktes til byggeplassen, og på trange byggeplasser i bymiljøer er det ofte her besparelsen faktisk kommer til uttrykk.
Hvorfor tre sitater vanligvis ikke kan sammenlignes
Begrepet «bro» omfatter ulikt omfang av arbeid i hvert tilbud. Én leverandør prissetter selve brospennet; en annen inkluderer tilkjøringsveiene; en tredje inkluderer levering, men ikke montering; ingen inkluderer fundamentene, fordi disse avhenger av en grunnundersøkelse som kunden ennå ikke har bestilt.
Løsningen er å angi omfangsgrensen i anbudet, i stedet for å la hver enkelt tilbyder velge den selv. Ved å uttrykkelig angi hvilke av de seks pakkene som inngår i omfanget, og kreve at de øvrige prises separat som tilvalg, blir tre tall omgjort til tre sammenlignbare tall. Den samme logikken gjelder når kjøp av en standard prefabrikert spennvidde, der grensen går akkurat der forvirringen oppstår.
Kapitalkostnaden utgjør ikke hele beløpet
En bro er en investering med en levetid på mellom tretti og åtti år, og det vedlikeholdsprogrammet for belegg og inspeksjon som følger med, er en del av det man kjøper. To konstruksjoner med samme investeringskostnad, men ulike vedlikeholdsforpliktelser, utgjør ikke det samme kjøpet, og forskjellen akkumuleres gjennom flere tiår i kommunebudsjettene.
Å kreve at hver anbudsgiver angir hvilket vedlikeholdsopplegg tilbudet forutsetter, med angivelse av intervaller, er den rimeligste måten å avdekke dette på. Det bidrar også til å synliggjøre tilfeller der et lavt investeringsbeløp er oppnådd ved å utsette kostnader i stedet for å eliminere dem – en sammenligning som fremgår av vår analyse av Hvordan aluminium- og stålkonstruksjoner står seg i forhold til hverandre over hele levetiden.
De åtte faktorene som bestemmer den reelle prisen
En leverandør kan beregne prisen på en brokonstruksjon nøyaktig ut fra en kort liste: den frie spennvidden mellom støttene, den nødvendige frie bredden, den nødvendige frihøyden under broen og hvem som har fastsatt denne, resultatene fra grunnundersøkelsen, tilgjengeligheten for levering og løfting, om tilkjørselsveiene inngår i oppdraget og hvilken stigningsgrad som gjelder, installasjonslandet og forventet levetid.
Alt annet er finjustering. En kunde som kan oppgi disse åtte opplysningene, vil få konkrete tall; en kunde som ikke kan det, vil få intervaller med innebygd sikkerhetsmargin, noe som er den samme informasjonen, men med en mer forsiktig prissetting.
Før budsjettet vedtas
Den dyreste feilen i budsjettet for en gangbro er ikke å velge feil leverandør. Det er å fastsette beløpet ut fra spennvidden før noen har undersøkt underlaget, frihøyden eller tilkjøringsveiene, for så å oppdage at tre av de seks delene aldri var inkludert i budsjettet.
Våre ingeniører vil utarbeide kostnadsstrukturen sammen med kunden i gjennomførbarhetsfasen og angi hvilke pakker som sannsynligvis vil være dominerende for det aktuelle anlegget, og gangbroer i aluminium Prisene på varene vi leverer oppgis per pakke, slik at kunden kan se hva som endres når behovet endres.
