Konstruksjonsutformingen er bare en del av utfordringen når en entreprenør eller kommune planlegger en ny aluminiumsbro. Hele prosjektet påvirkes av en rekke faktorer, som for eksempel tilgang til anleggsstedet, trafikkrestriksjoner, monteringstid, kranoperasjoner og værforhold. Ofte er den raskeste måten å redusere forstyrrelsene på å flytte så mye av arbeidet som mulig til et kontrollert fabrikkmiljø.
Broen kan transporteres til prosjektstedet i seksjoner eller som en komplett konstruksjon. Når fundamentene og brofesterne er klare, kan broen ofte monteres med relativt få arbeidsoperasjoner på stedet.
Hva er en prefabrikert aluminiumsbro?
En prefabrikert aluminiumsbro er en konstruksjon som fremstilles utenfor byggeplassen, der man tar hensyn til prosjektets nødvendige spennvidde, bredde, bæreevne og forholdene på stedet. Broen kan leveres til byggeplassen som en komplett enhet, i mindre moduler eller som flere monterte seksjoner.
Fabrikkproduksjon kontra bygging på stedet
Tradisjonelle byggemetoder kan innebære sveising, boring, omfattende tilverknings-, monterings- og etterbehandlingsarbeid direkte på byggeplassen, og derfor spiller forholdene på stedet og været en viktig rolle.
Fabrikkproduksjon sikrer et kontrollert miljø der komponentene kontrolleres nøye, slik at entreprenøren kan forberede byggeplassen og produsere broen samtidig. Prosjektet går direkte over i monteringsfasen så snart fundamentene er ferdigstilt.
Hvorfor lav konstruksjonsvekt er viktig under installasjonen
Aluminium er et lett materiale sammenlignet med mange konvensjonelle brokonstruksjonsmaterialer, og krever dermed mindre løftekapasitet enn en tilsvarende, tyngre konstruksjon, noe som forenkler transporten og reduserer behovet for tungt utstyr.
Men broens vekt alene er ikke den eneste faktoren som spiller inn ved valg av kran, ettersom tilgangsforholdene, profilens dimensjoner, løfteradius, vindforholdene og kranens plassering også har betydning.
Transport av brodeler til anleggsstedet
Transporten bør planlegges allerede i prosjekteringsfasen, ikke etter at produksjonen er fullført, fordi den maksimale lengden, bredden og vekten på brodelene i aluminiumsinfrastrukturen spiller en viktig rolle.
Prosjektteamet må vurdere veitilgang, høydebegrensninger, broer, svingplasser og lokale trafikkbestemmelser før produksjonsprosessen starter. Modulbasert prefabrikasjon kan være særlig nyttig på avsidesliggende steder.
Krav til kraner og løfteoperasjoner
Løfteplanen omfatter løftepunkter, kranens løftekapasitet, løfteradius, grunnforhold, angivelse av vekten til hver seksjon og monteringsrekkefølge.
Det er avgjørende for kraner at det foreligger et stabilt underlag med tilstrekkelig plass til sikker drift. Varigheten av stengningen av veier, stier eller andre adkomstveier kan minimeres ved hjelp av en godt utarbeidet løfteplan.
Fundamenter og støttepilarer: Hva må være klart før levering?
Forberedelse av byggeplassen er fortsatt viktig, selv ved prefabrikasjon, så det er nødvendig å fullføre og kontrollere slike elementer før broen ankommer, for eksempel:
- fundamenter;
- abutmenter;
- lagre;
- tilkoblingspunkter;
- tilgangsordninger.
Målnøyaktighet er også viktig. Alt i alt må forberedelsene til installasjonen omfatte en inspeksjon før levering som bekrefter at alle nødvendige anleggsarbeider er fullført.
Hvordan prefabrikasjon reduserer stengninger av veier, stier og vannveier
En av de største utfordringene for kommunal infrastruktur er forstyrrelser på byggeplassen. Prefabrikasjon er en måte å redusere byggeaktiviteten på, siden broen i all hovedsak er ferdigstilt før levering, noe som gjør at det kreves mindre omfattende arbeid.
For en veikryssing betyr dette kortere trafikkavstengning, mens det for en gang- eller sykkelvei reduserer tiden veien er utilgjengelig. Når det gjelder vannkryssingen, minimerer prefabrikasjon behovet for langvarige arbeider over vannet.
Installasjon på avsidesliggende og vanskelig tilgjengelige steder
Tradisjonell bygging er dyrere på avsidesliggende steder, fordi materialer, arbeidskraft og utstyr må oppbevares på stedet i lengre perioder. Lette aluminiumskonstruksjoner endrer denne prosessen radikalt, siden produksjonen foregår utenfor byggeplassen.
The design of the aluminium pedestrian bridge over road should be done with transportation and installation in mind.
Værrelaterte risikoer under installasjonen
Alle byggeprosjekter kan påvirkes av været. Ved en brodel kan vindforholdene være en viktig faktor å ta hensyn til, ettersom den utgjør et stort overflateareal under en kranløfting.
Derfor bør værovervåking og klare kriterier for utsettelse av løfteoperasjoner inngå i installasjonsplanen. Prefabrikasjon reduserer denne risikoen, slik at prosjektet som helhet blir mindre avhengig av å utføre omfattende konstruksjonsarbeid utendørs.
Hvilke opplysninger trengs for å utarbeide en installasjonsplan?
Det er flere grunnleggende opplysninger som bør inngå i en foreløpig installasjonsvurdering:
- broens beliggenhet;
- påkrevd spennvidde;
- klar bredde;
- forventede strukturelle belastninger;
- ledig plass for levering;
- ledige kranstillinger;
- type og tilstand på eksisterende støtter eller planlagte fundamenter;
- tilgang via vei, sti eller vannvei;
- terreng- og grunnforhold;
- høydebegrensninger;
- bilder fra stedet;
- tidsramme for installasjonen.
Denne informasjonen hjelper ingeniørteamet med å vurdere transportruter, seksjonsstørrelser, løftekrav og monteringsrekkefølgen.
Sjekkliste for prosjekt med prefabrikert aluminiumsbro
Før levering eller bestilling av en prefabrikert bro bør prosjektgruppen avklare følgende:
- Prosjektering: bredde, belastninger, spennvidde, geometri og tilkoblingsdetaljer.
- Anleggsarbeider: utførelse og kontroll av fundamenter og brofester.
- Transport: leveringsruten og krav til kjøretøy.
- Løfting: bekreftelse av løfteradius, kranens løftekapasitet, løftepunkter og grunnforhold.
- Tilgang: bekreftelse på at anleggsområdet er tilgjengelig for anleggskjøretøy og installasjonsutstyr.
- Sikkerhet: fastsettelse av sikkerhetssoner og installasjonsrekkefølge.
- Vær: etablering av egnede forhold og beredskapsordninger.
- Trafikk: planlegging av nødvendige stengninger av veier, stier eller vannveier.
DR VERSLAS er en produsent av prefabrikkerte broer, og gir et praktisk eksempel på prosjektet der hele prosessen følges fra den første fasen av produksjonen til den ferdige installasjonen av sykkel- og gangbroen i aluminium, noe som viser hvordan et helhetlig produksjonskonsept blir til en installasjonsprosess på byggeplassen:
Fabrikk:

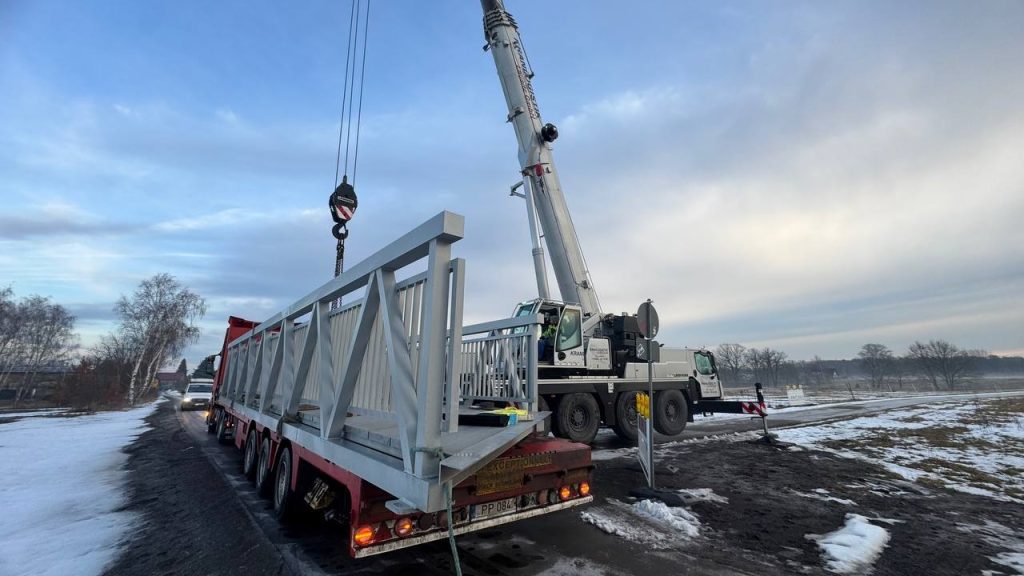

Transport:

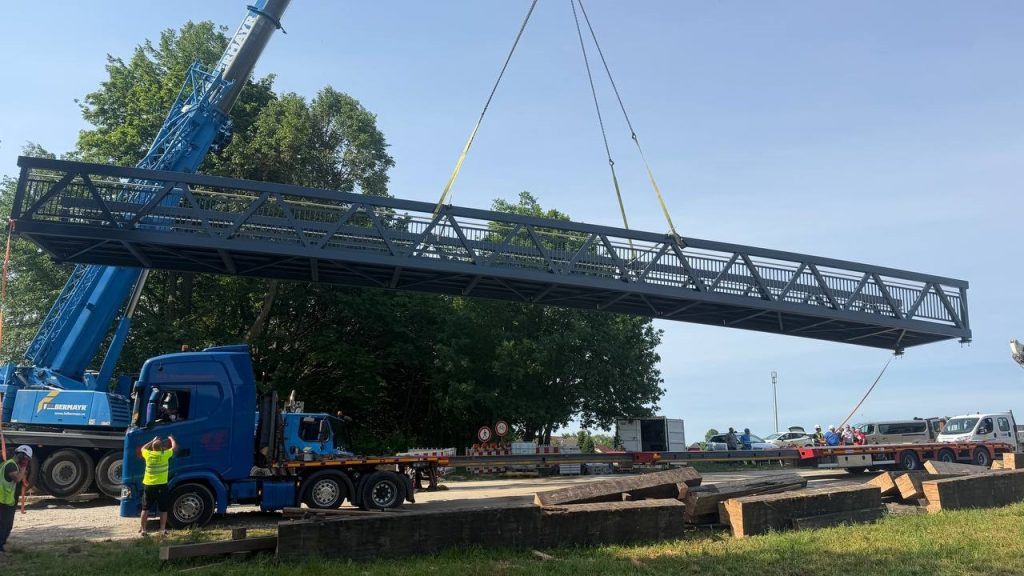

Kran:

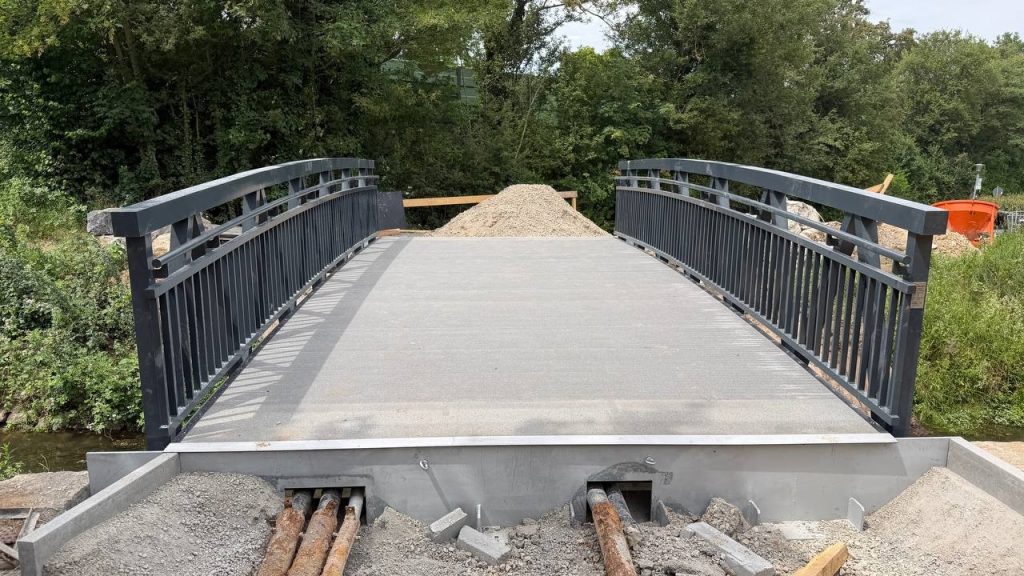

Montert bro:
Det mest relevante og nyttige spørsmålet for hovedentreprenører, kommuner og ingeniører er ikke bare “Hvor lang tid tar det å bygge en holdbar gangbro i aluminium?”, men “Hvor mye av den kommunale infrastrukturen kan være ferdigstilt før broen leveres til byggeplassen?” Ved å ta hensyn til installasjonskravene på et tidlig tidspunkt blir det enklere å optimalisere den samlede prosessen, inkludert transport, løfting og tilgang til byggeplassen.
Planlegger du et prosjekt med en gangbro i aluminium til en park? Ikke nøl med å sende vårt brobyggingsfirma opplysninger om plasseringen, bilder av stedet og ønsket spennvidde. Vi står klare til å foreta en foreløpig vurdering av den mest praktiske løsningen for levering og montering på ditt sted.
