Alumiinisiltojen toimittajan tulisi pystyä toimittamaan viisi asiakirjaa epäröimättä. Kolme niistä osoittavat vaatimustenmukaisuuden: voimassa oleva EN 1090-3 -sertifikaatti, jossa mainitaan oikea toteutusluokka, rakenneosien suorituskykyilmoitus sekä Eurokoodi 9:n mukaiset suunnittelulaskelmat asiakkaan erityistä kuormitustapausta varten. Kaksi muuta asiakirjaa koskevat myöhempiä vaiheita: tarkastus- ja testaussuunnitelma sekä huolto-opas, joka kattaa ilmoitetun käyttöiän. Jos jonkin näistä asiakirjojen laatiminen kestää yli päivän, syynä on yleensä se, että asiakirjaa ei ole vielä olemassa.
Suurin osa EN 1090 -standardista julkaistuista ohjeista on sertifiointielinten laatimia, ja ne on tarkoitettu valmistajille sekä koskevat terästä. Tämä ohje on laadittu päinvastaisella tavalla: se on tarkoitettu tarjouksia arvioiville henkilöille, koskee alumiinia ja käsittelee sitä, miten toimitaan, kun asiakirjat saapuvat puutteellisina.
EN 1090 koostuu kolmesta standardista, ja osanumero on tärkeä
EN 1090 ei ole yksi ainoa asiakirja. Osassa 1 määritellään rakenteellisten komponenttien vaatimustenmukaisuuden arviointia ja CE-merkintää koskevat säännöt, osassa 2 säädetään teräsrakenteiden toteutuksesta ja osassa 3 alumiinirakenteiden toteutuksesta. Vain standardin EN 1090-2 mukaisesti sertifioitu toimittaja on sertifioitu teräsrakenteiden valmistukseen, mikä ei kerro mitään hänen pätevyydestään alumiiniseosten hitsaamiseen ja kokoonpanoon.
Tämä ero unohtuu jatkuvasti, koska molemmat sertifikaatit näyttävät lähes identtisiltä ja molemmissa on sama ilmoitetun laitoksen logo. Hitsausmenetelmät eroavat toisistaan, materiaaliryhmät eroavat toisistaan ja hitsaajien pätevyysvaatimukset eroavat toisistaan. Alumiinin hitsauksessa standardin EN 1090-3 mukaisesti käytetään tyypillisesti menetelmää 131 tai 141 standardin EN ISO 4063 mukaisesti, kun taas rakenneteräksen hitsauksessa käytetään menetelmää 135, ja materiaaliryhmät valitaan sarjoista 22 ja 23 eikä sarjasta 1.
Kun luet sertifikaattia, etsi rivi, jossa mainitaan standardi, ja rivi, jossa mainitaan tuote. Aitoon alumiinisertifikaattiin on merkitty tuotteeksi ”alumiiniset rakenneosat” ja sovellettavaksi standardiksi ”EN 1090-3”. DR VERSLAS:lla on Kiwa-sertifikaatti 2268-CPR-434 alumiinirakenteille standardin EN 1090-3 mukaisesti sekä erillinen sertifikaatti 2268-CPR-435 teräsrakenteille standardin EN 1090-2 mukaisesti, ja näin näiden kahden sertifikaatin tulisi näkyä.
Suoritusluokka: miksi EXC2 ja EXC3 eivät ole keskenään vaihdettavissa
Toteutusluokka määrittelee, kuinka tarkasti rakenne toteutetaan ja tarkastetaan, ja se on se yksittäinen erittelykohta, joka jätetään useimmiten tyhjäksi julkisissa tarjouskilpailuissa. Luokkia on neljä, EXC1:stä, joka koskee vähiten vaativia komponentteja, EXC4:ään, joka koskee rakenteita, joiden pettäminen aiheuttaa äärimmäisiä seurauksia. Julkisen jalankulkusillan tai pyöräilijöille tarkoitetun ylityspaikan osalta, joka vie jalankulkijoita tien tai rautatien yli, sovelletaan yleensä luokkaa EXC3.
Käytännön ero on tarkastuksen perusteellisuudessa. Siirtyminen EXC2-tasosta EXC3-tasoon lisää rikkomattomalla menetelmällä testattavien hitsien osuutta ja tiukentaa virheiden hyväksymiskriteerejä. Se tuo mukanaan myös uusia vaatimuksia hitsauskoordinointihenkilöstölle ja laajentaa valmistajan säilytettävien asiakirjojen laajuutta. EXC2-sertifioitu toimittaja saa laillisesti valmistaa ainoastaan EXC2-luokan tuotteita. Jos erittelyssäsi mainitaan EXC3 ja toimittajan sertifikaatissa EXC2, kyseessä ei ole sellainen asiakirjoihin liittyvä puute, jonka voit korjata tilauksen myöntämisen jälkeen.
| Vakio | Kannet | Tyypillinen hitsausprosessi |
| EN 1090-1 | Vaatimustenmukaisuus, CE-merkintä | Ei sovelleta |
| EN 1090-2 | Teräksen asennus | 135 (MAG) |
| EN 1090-3 | Alumiininen rakenne | 131 (MIG), 141 (TIG) |
Suorituskykyilmoitus ja sen tulkitseminen
Suorituskykyilmoitus on oikeudellinen asiakirja, jonka avulla valmistaja ottaa vastuun rakennustuotteen ilmoitetuista ominaisuuksista asetuksen (EU) N:o 305/2011 mukaisesti. Se ei ole markkinointitodistus eikä laatutunnustus, eikä sitä myönnä mikään kolmas osapuoli. Valmistaja laatii sen, allekirjoittaa sen ja kantaa vastuun sen sisällöstä.
Ennen kaikkea muuta kannattaa tarkistaa kaksi asiaa. Ensinnäkin on syytä selvittää, kattavatko ilmoitetut ominaisuudet todella ne suorituskykyvaatimukset, joista projektisi riippuu, sillä ilmoitus, jossa luetellaan materiaalin ominaisuudet mutta jätetään mainitsematta kantavuus, on teknisesti pätevä mutta käytännössä hyödytön sinulle. Toinen on arviointijärjestelmä, joka rakenteellisissa osissa on merkitty järjestelmänä 2+, mikä tarkoittaa, että ilmoitettu laitos on tarkastanut tehtaan tuotannonvalvonnan eikä kyseessä ole valmistajan oma ilmoitus.
Suorituskykyilmoituksessa mainitaan aina ilmoitetun laitoksen numero. Kiwa Inspecta toimii numerolla 2268, ja kyseinen numero näkyy molemmissa DR VERSLAS -sertifikaateissa. Voit tarkistaa minkä tahansa ilmoitetun laitoksen numeron Euroopan komission NANDO-tietokannasta; tämä vie noin minuutin ja voi toisinaan tuottaa yllätyksiä.
Mitä toimituspakettiin kuuluu todistusten lisäksi?
Sertifiointi osoittaa, että tehdas pystyy valmistamaan vaatimustenmukaisia rakenteita. Se ei kuitenkaan osoita, että työmaallesi toimitettu rakenne on suunniteltu juuri sinun kuormituksillesi, ja tämän osoittavat asiakirjat ovat erillisiä.
Ensimmäiseksi suoritetaan Eurokoodi 9:n mukaiset rakennesuunnittelulaskut, koska EN 1999 on alumiinin suunnittelustandardi, eikä teräksen Eurokoodin mukaisesti suoritettuja laskelmia voida soveltaa alumiiniin. Laskelmissa tulisi mainita määrittämäsi kuormitusmalli. Jalankulku- ja pyöräilyrakenteissa tämä on yleensä tasaisesti jakautunut kuorma 5 kN/m². Huoltoajoneuvojen ja onnettomuustilanteiden kuormitustapaukset lisätään, jos ylityspaikka joutuu kestämään huoltoliikennettä, ja kuormitusmalli 1 asianmukaisine α-kertoimineen sovelletaan, jos rakenne joutuu kantamaan tieliikenteen kuormitusta.
Tarkastus- ja testaussuunnitelmasta tulisi käydä ilmi, mitkä tarkastukset suoritetaan missäkin vaiheessa, kuka niitä valvoo ja mitä todistusaineistoa säilytetään. Hitsausmenetelmäohjeet ja niiden pätevöintitiedot osoittavat, että rakenteesi liitokset on tehty pätevöidyn menetelmän mukaisesti eikä hitsaajan oman harkinnan perusteella. Huoltokäsikirjassa tulisi mainita, mihin ilmoitettu käyttöikä perustuu, sillä 50–80 vuoden suunniteltu käyttöikä riippuu tarkastusjärjestelmästä, ja nämä ehdot on kirjattava.
BIM- ja CAD-mallit ovat tärkeitä toisesta syystä. Jos rakenne on sovitettava yhteen tukirakenteiden, viemäröinnin tai olemassa olevan sillankannen kanssa, mallin avulla insinööri voi tarkistaa sopivuuden jo ennen valmistuksen aloittamista eikä vasta toimituksen jälkeen.
Tarjouspyynnön vastauksessa esiintyvät varoitusmerkit
Jokaisessa lähetyksessä kannattaa tehdä kolme tarkistusta. Varmista, että sertifikaatin skannauksessa näkyy voimassaolokenttä ja myöntämispäivä, eikä kyseessä ole rajattu kuva, josta nämä tiedot puuttuvat. Varmista, että sertifikaatissa mainitaan valmistuslaitos eikä pelkästään emoyhtiötä tai kauppayhtiötä, sillä tehtaan tuotannonvalvonta sertifioidaan laitoksittain eikä tuotemerkkikohtaisesti. Varmista, että sertifikaatissa mainittu taho on se taho, joka allekirjoittaa sopimuksesi.
Kiinnitä huomiota vastauksiin, joissa EN 1090-3 -dokumentaatiopyynnöön vastataan esittämällä ISO 9001 -sertifikaatti. Laadunhallinnan sertifiointi on järkevä asia, ja DR VERSLAS:lla onkin sellainen, mutta se ei korvaa vaadittua sertifikaattia: ISO 9001 kuvaa, miten yritys hoitaa prosessinsa, kun taas EN 1090 määrittelee, voiko yritys ylipäätään tuoda rakenneosia Euroopan markkinoille.
The last one is subtler. If a supplier quotes a delivery programme that does not include a distinct period for documentation, the documentation is being treated as an afterthought. On hankkeet co-funded through EU instruments such as CEF or ERDF the administrative pack is audited, and a structure that stands perfectly while its paperwork is incomplete can still hold up a payment claim.
Mitä tarjoukseen kannattaa kirjoittaa, jotta se hyväksytään
Vaatimukset, jotka tuottavat kattavia vastauksia, ovat yleensä tarkkoja neljällä kohdalla. Mainitse standardi sen osanumerolla sen sijaan, että kirjoittaisit pelkästään ”EN 1090”. Ilmoita toteutusluokka ja täsmennä, että tarjouksen tekijän sertifikaatin on katettava se. Luettele toimitettavat asiakirjat yksitellen sen sijaan, että pyytäisit asiakirjapakettia, ja määritä kieli, jolla ne on toimitettava. Lopuksi mainitse kuormitusmalli ja suunniteltu käyttöikä, sillä juuri näiden kahden kohdan avulla voit vertailla tarjouksia, jotka muuten näyttäisivät erilaisilta tuotteilta.
Vertailuongelma on todellinen. Saman jännevälin kaksi hintaa voivat poiketa toisistaan jopa kolmanneksella yksinkertaisesti siksi, että toinen tarjouksen tekijä on hinnoitellut EXC2-tuotteen pinnoitetulla viimeistelyllä ja toinen EXC3-tuotteen anodisoituna, eikä kumpikaan ole väärässä, ellei erittelyssä ole mainittu, kumpaa vaihtoehtoa olet pyytänyt. Olemme esittäneet täydellisen asiakirjaluettelon sertifioitujen alumiinirakenteiden julkisten hankintojen tarkistuslista, sekä näiden valintojen kustannusvaikutukset analyysissämme, jossa tarkastellaan alumiinin ja teräksen elinkaarikustannukset.
Tarjouskilpailutiimien usein esittämät kysymykset
Osoittaako CE-merkintä sinänsä, että rakenne sopii projektiini?
Ei. CE-merkintä vahvistaa, että komponentti voidaan saattaa Euroopan markkinoille ja että sen ilmoitetut ominaisuudet on arvioitu rakennustuoteasetuksen mukaisesti. Se, vastaavatko nämä ilmoitetut ominaisuudet kohteesi kuormituksia, jännevälejä ja altistumisolosuhteita, on erillinen kysymys, johon vastaus löytyy suunnittelulaskelmista eikä merkinnästä.
Voiko toimittaja päivittää EXC2-tason EXC3-tasoksi sopimuksen voimassaoloaikana?
Ei tavanomaisen projektiaikataulun puitteissa. EN 1090 -sertifikaatin laajuuden laajentaminen edellyttää, että ilmoitettu laitos arvioi tehtaan tuotannonvalvonnan uudelleen korkeamman luokan vaatimusten mukaisesti, mikä edellyttää auditointia eikä pelkkää hallinnollista muutosta. Käsitellään voimassa olevaa sertifikaattia tarjouksen tekijän toimituskyvyn ylärajana.
Kuka on vastuussa, jos ilmoitetut suorituskykyarvot osoittautuvat virheellisiksi?
Valmistaja, joka on allekirjoittanut suorituskykyilmoituksen. Juuri tästä syystä asiakirjassa mainitaan oikeushenkilö ja osoite, ja juuri tästä syystä on syytä kyseenalaistaa jo ennen sopimuksen tekemistä – eikä vasta sen jälkeen – se, että ilmoituksen on antanut kauppayhtiö eikä valmistuslaitos.
Mitä huoltokäsikirjan tulisi oikeastaan sisältää?
Tarkastusvälit, joita käyttöiän oletetaan edellyttävän, tarkastettavat kohteet, hyväksymiskriteerit sekä olosuhteet, jotka mitätöivät tämän oletuksen. Anodisoidun alumiinin osalta vaatimukset ovat lievät, koska pinta ei vaadi maalausta tai uudelleenpinnoitusta, mutta lievät eivät tarkoita olemattomia, ja viranomaiselle, joka ei pysty esittämään tarkastusasiakirjoja, tulee uusimisen yhteydessä vaikeampi keskustelu.

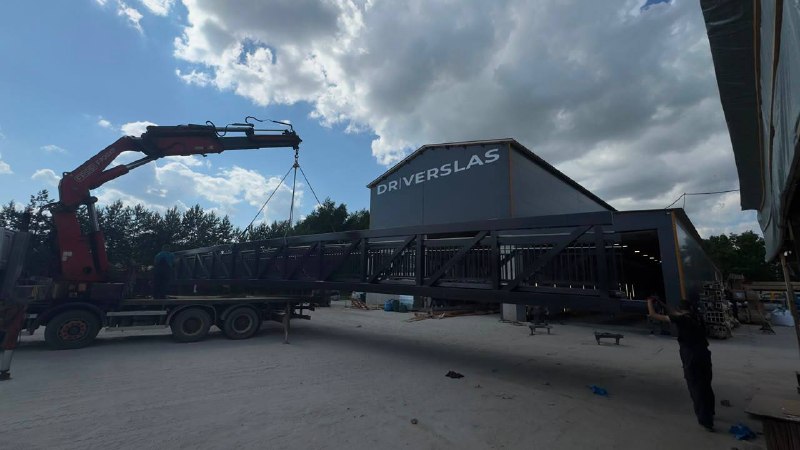

Yhteistyö DR VERSLASin kanssa
Jokaiseen laatimaamme tarjoukseen sisältyy Eurokoodi 9:n mukaiset rakennesuunnittelulaskennat, EN 1090-1 -suorituskykyilmoitus, ISO 9001 -laatutodistukset, CE-merkintää koskeva dokumentaatio, BIM- ja CAD-tiedostot, asennusohjeet sekä huoltosuunnitelma EU:n julkisten hankintaviranomaisten hyväksymissä muodoissa. Alumiinituotteiden toteutustodistuksemme kattaa EXC3-luokan. Olemme toteuttaneet yli 500 projektia 25:llä Euroopan markkinalla vuodesta 2009 lähtien, ja myönnämme rakenteille kymmenen vuoden takuun sekä anodisoidulle pinnalle 25 vuoden takuun.
Jos olet laatimassa tarjouspyyntöä, lähetä meille jänneväli, kuormitusluokka ja työmaan olosuhteet. Kerromme sinulle, mikä kokoonpano sopii parhaiten ja mitä asiakirjapaketti sisältää, ennen kuin sisällytät näitä tietoja tarjouspyyntöön. Katso sivultamme alumiiniset kävelysillat, pyöräilysillat ja teollisuussillat ja kulkukäytävät, tai lue lisää sertifioinnistamme ja osaamisestamme.
